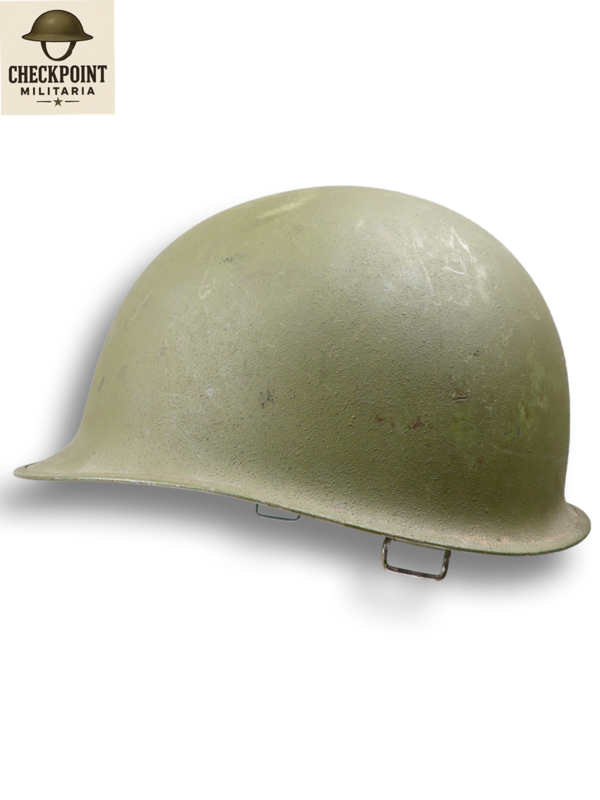

Coque de casque M1 américain de la guerre du Vietnam « Fissure de tension »

Un casque M1 américain avec une couture arrière et des attaches pivotantes indique généralement une production s'étendant de novembre 1944 à la fin de la Seconde Guerre mondiale, voire aux années 1950/1960. Les fissures de tension sur ces casques, en particulier à l'arrière et partant du bord, constituent un phénomène bien documenté, connu sous le nom de « fissuration liée à l'âge » ou « fissuration d'usage ».

Causes des fissures de tension

• Procédé de fabrication : Le M1 était façonné à partir d'un disque d'acier plat par « écrouissage » (pressage sans chaleur). Ce procédé engendrait d'importantes contraintes résiduelles dans l'acier au manganèse Hadfield, atteignant 80 000 à 90 000 psi dans certaines zones.
• Imperfections du matériau : Si l'acier n'avait pas subi un traitement thermique parfait lors de sa fabrication, des poches fragiles de carbures non dissous se formaient, finissant par céder sous la tension interne de la coque.
• Empilage et stockage : Les casques entreposés en piles importantes, surtout ceux du bas, étaient sujets à l’apparition de ces fissures en raison du poids supplémentaire qui s’exerçait sur le métal déjà fragilisé.
• Encoches de découpe : Les petites entailles laissées par les matrices de découpe émoussées sur le bord du casque agissaient comme des « concentrateurs de contraintes », amorçant la propagation des fissures vers le haut.

Impact sur la valeur et la rareté

• Fréquence : Bien que courantes sur les premiers casques à couture avant, les fissures de tension se retrouvent également fréquemment sur les modèles plus récents à couture arrière, notamment ceux de fabricants comme RJ Stampings.
• Valeur de collection : La plupart des collectionneurs considèrent les fines fissures de tension comme faisant partie du « charme » du casque ou comme une preuve de sa fabrication en temps de guerre. Cependant, les fissures profondes ou traversantes peuvent réduire sa valeur marchande par rapport à un casque en parfait état.
• Restauration : Les experts déconseillent généralement de réparer ces fissures. Le soudage peut s'avérer difficile et abîme souvent la finition d'origine, et le redressement des bosses à proximité de ces fissures risque de briser l'acier au manganèse fragile.
